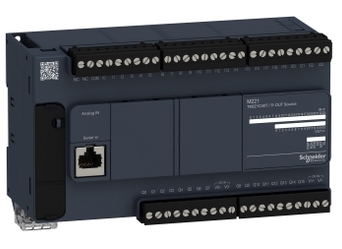

| Dijital G/Ç sayısı |
40 |
|---|
| G/Ç genişleme modülünün sayısı |
7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi) |
|---|
| besleme gerilimi limitleri |
20,4…28,8 V |
|---|
| Kalkış akımı |
35 A |
|---|
| W cinsinden güç tüketimi |
4,1 W -de 24 V (G/Ç genişleme modülsüz)
16 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) |
|---|
| güç besleme çıkış akımı |
0,52 A 5 V için genişletme veriyolu
0,3 A 24 V için genişletme veriyolu |
|---|
| Dijital giriş lojiği |
Blok veya kaynak (pozitif/negatif) |
|---|
| Dijital giriş gerilimi |
24 V |
|---|
| Dijital giriş gerilim tipi |
DC |
|---|
| analog giriş çözünürlüğü |
10 bit |
|---|
| LSB değeri |
10 mV |
|---|
| dönüşüm süresi |
Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
|---|
| girişlerde izin verilen aşırı yük |
+/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş |
|---|
| gerilim durumu 1 garantili |
>= 15 V için giriş |
|---|
| gerilim durumu 0 garantili |
|
|---|
| Dijital giriş akımı |
7 mA için Dijital giriş
5 mA için hızlı giriş |
|---|
| giriş empedansı |
3.4 kOhm için Dijital giriş
100 kOhm için analog giriş
4,9 kOhm için hızlı giriş |
|---|
| yanıt süresi |
35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış |
|---|
| yapılandırılabilir filtreleme süresi |
0 ms için giriş
3 ms için giriş
12 ms için giriş |
|---|
| Dijital çıkış lojiği |
Pozitif lojik (kaynak) |
|---|
| Maksimum gecikme ilk yukarı |
4 A |
|---|
| Çıkış Frekansı (senk’den ana girişe) |
100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q15 terminal |
|---|
| mutlak doğruluk hatası |
Tam ölçeğin +/- % 1'i için analog giriş |
|---|
| Maksimum kaçak akımı |
0,1 mA için transistör çıkışı |
|---|
| Maksimum gerilim düşüşü |
|
|---|
| mekanik dayanıklılık |
20000000 cycles için transistör çıkışı |
|---|
| Maksimum tungsten yükü |
|
|---|
| koruma tipi |
Aşırı yük ve kısa devre koruması -de 1 A |
|---|
| sıfırlama süresi |
1 s otomatik sıfırlama |
|---|
| bellek kapasitesi |
256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM |
|---|
| yedeklenen veri |
256 kB dahili flash bellek için uygulama ve verinin yedeği |
|---|
| veri depolama ekipmanı |
2 GB SD kart (opsiyonel) |
|---|
| pil tipi |
BR2032 or CR2032X lityum şarj edilemez |
|---|
| yedekleme süresi |
1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
|---|
| 1 talimatın uygulanma süresi |
0,3 ms için olay ve periyodik görev |
|---|
| Komut başına yürütme süresi |
0.2 µs Boolean |
|---|
| Komut başına yürütme süresi |
60 µs yanıt süresi |
|---|
| nesne alanlarının maksimum boyutu |
255 %TM zamanlayıcı
512 %M bellek biti
255 %C sayaç
512 %KW sabit word
8000 %MW bellek word |
|---|
| gerçek zamanlı saat |
Ile |
|---|
| saat sapması |
|
|---|
| düzenleme döngüsü |
Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
|---|
| konumlama fonksiyonları |
Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
|---|
| kullanılabilir işlev |
Frekans jeneratörü
PWM
PLS |
|---|
| sayım giriş sayısı |
4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
|---|
| counter function |
Darbe/yön
Monofaze
A/B |
|---|
| entegre bağlantı tipi |
USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485 |
|---|
| besleme |
(seri)seri bağlantı besleme: 5 V, |
|---|
| iletim hızı |
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB |
|---|
| haberleşme port protokolü |
USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
|---|
| yerel sinyalleme |
1 LED (yeşil) for PWR
1 LED (yeşil) for RUN
1 LED (kırmızı) for modül hatası (ERR)
1 LED (yeşil) for SD kart erişimi (SD)
1 LED (kırmızı) for BAT
1 LED (yeşil) for SL1
1 LED (yeşil) for SL2
Kanal başına 1 LED (yeşil) for G/Ç durumu |
|---|
| elektrikli bağlantı |
çıkarılabilir vidalı terminal bloğu girişler için
çıkarılabilir vidalı terminal bloğu çıkışlar için
terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için |
|---|
| Aygıtlar arasında maksimum kablo mesafesi |
Ekranlı kablo: Ekransız kablo: Ekransız kablo: Ekransız kablo: Ekranlı kablo: |
|---|
| yalıtım |
Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız |
|---|
| İşaretleme |
CE |
|---|
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
|---|
| yükseklik |
90 mm |
|---|
| derinlik |
70 mm |
|---|
| genişlik |
160 mm |
|---|
| ürün ağırlığı |
0,456 kg |
|---|
